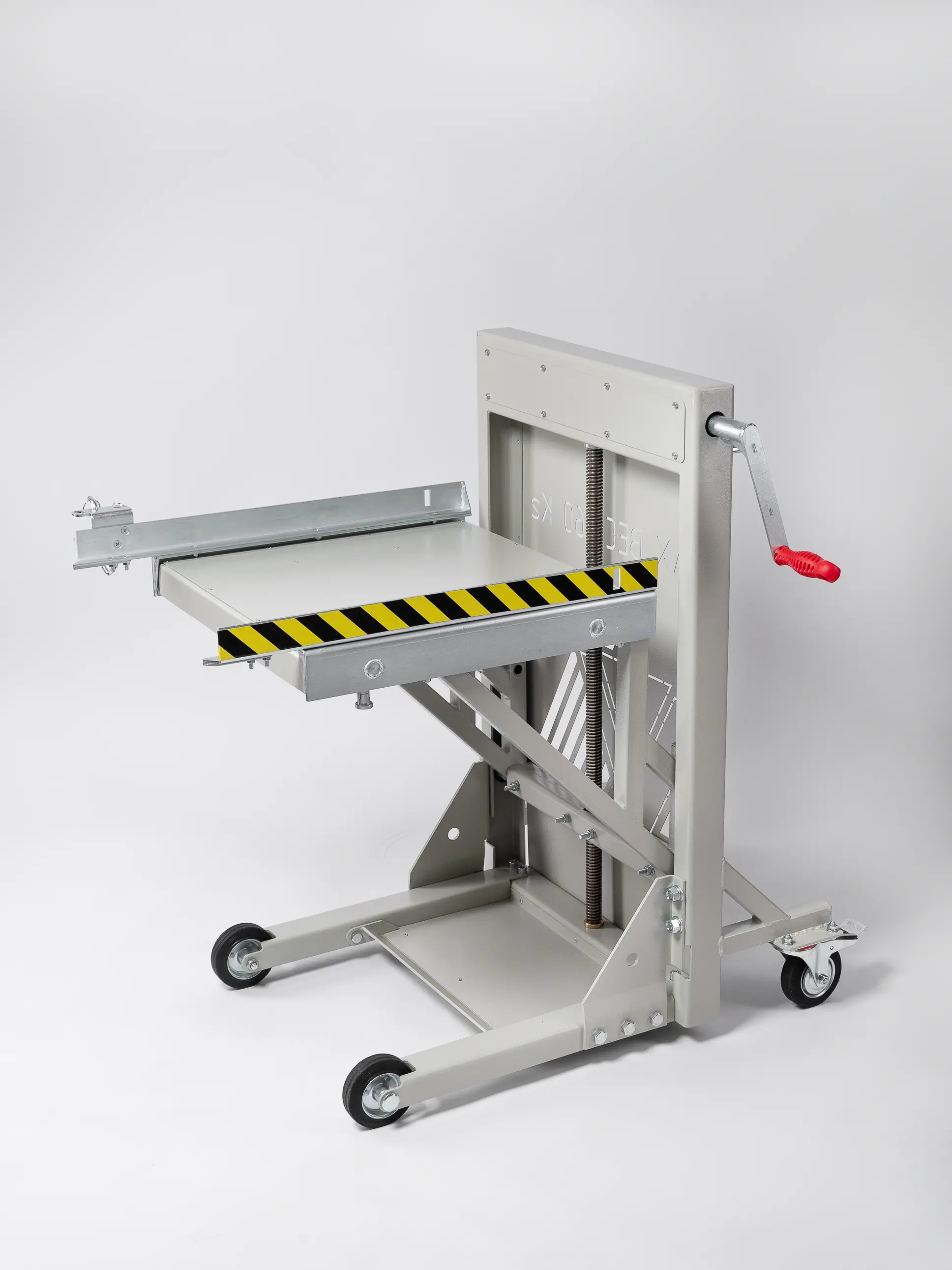

Сервисные тележки для выкатных элементов КРУ 6–35 кВ
Изготавливаем тележки грузоподъёмностью 160 и 300 кг для установки, снятия и перемещения выкатных элементов. Подбираем направляющие и фиксацию по размерам оборудования и чертежу.
Грузоподъемность 160 и 300 кг
Наши тележки спроектированы для работы с тяжелым оборудованием.

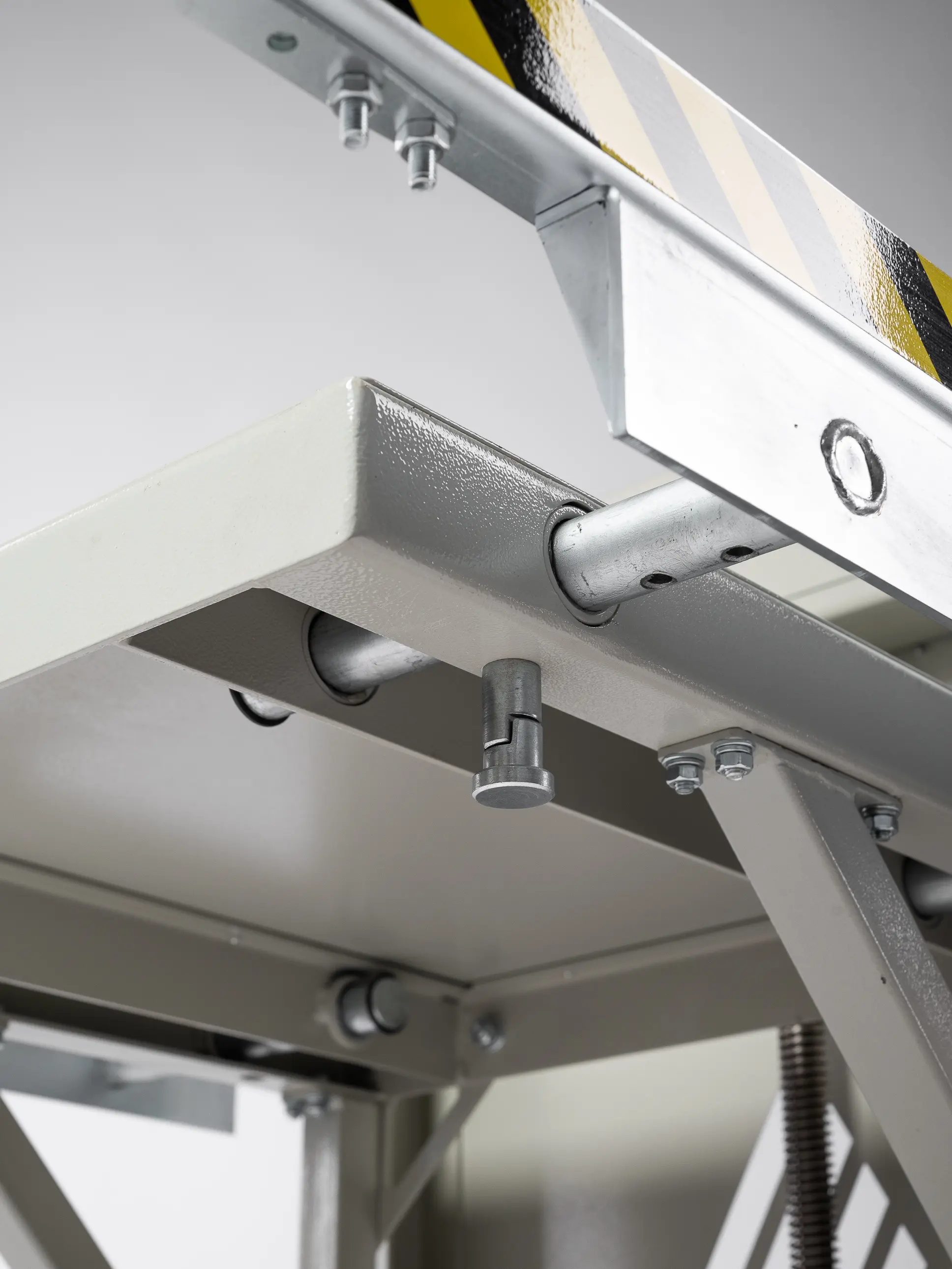

Собственное производство
Собственные производственные мощности — контроль качества и сроков на каждом этапе.
Изготовление по техническому заданию
Согласовываем размеры, положения стола, направляющие и точки фиксации до запуска в производство.
Подбор под конкретное исполнение
Для ABB VD4, Siemens SION, Schneider Evolis, BB/TEL и других серий сверяем исполнение, массу, высоту стола, направляющие и точки фиксации.
Технические характеристики тележек для вакуумных выключателей КРУ
| Параметр | Модель 160 кг | Модель 300 кг |
|---|---|---|
| Грузоподъемность | до 160 кг | до 300 кг |
| Тип привода | Ручной | |
| Тип тележки | Сервисная | |
| Крайнее положение стола | Нижнее – 570 ±5 мм / Верхнее – 1052 ±5 мм | |
| Длина направляющих | 620 мм | |
| Ширина направляющих под выдвижной элемент (жесткая фиксация) | 518, 568, 668 мм* | 668, 718, 768, 818, 868, 918 мм* |

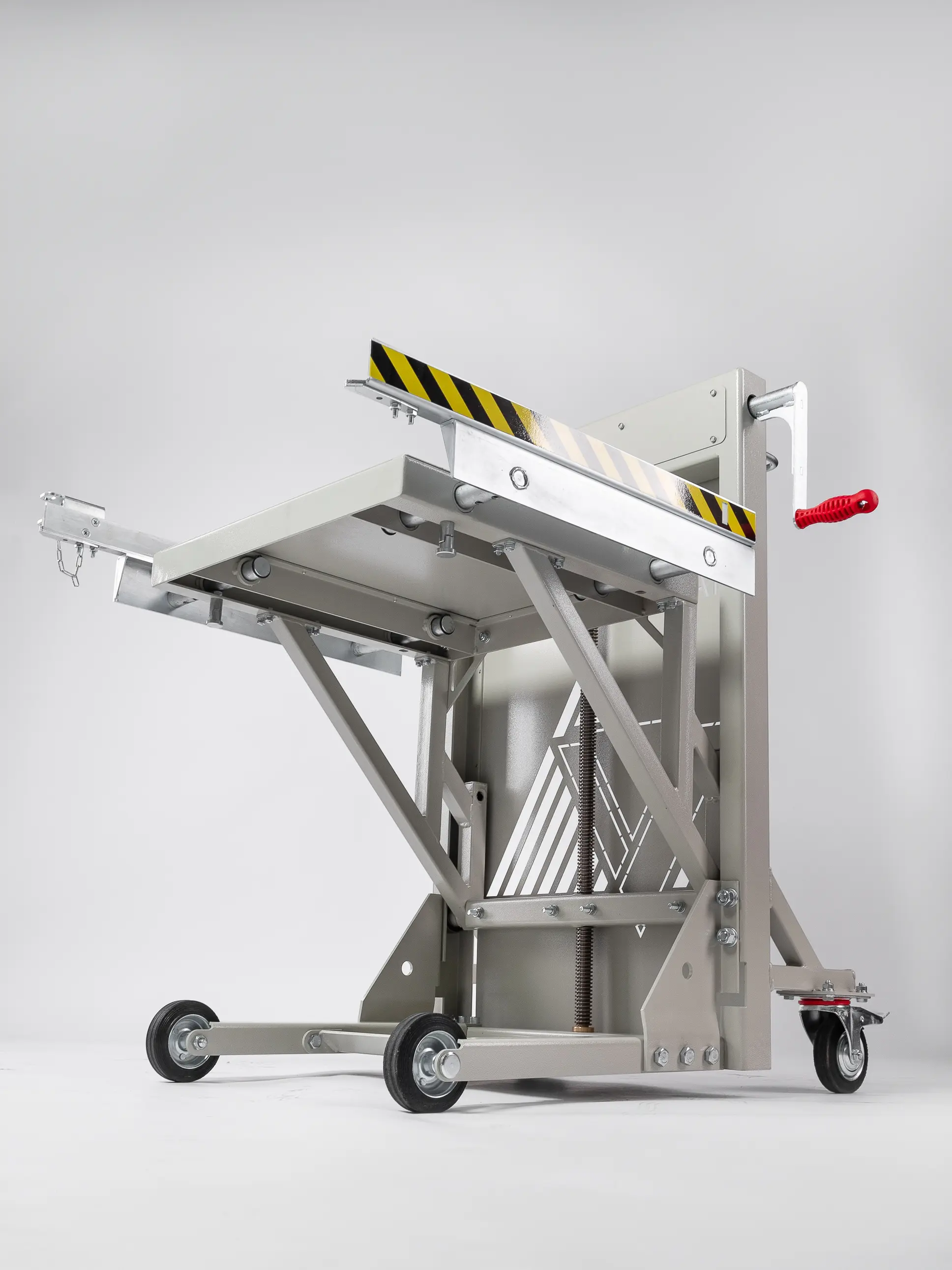

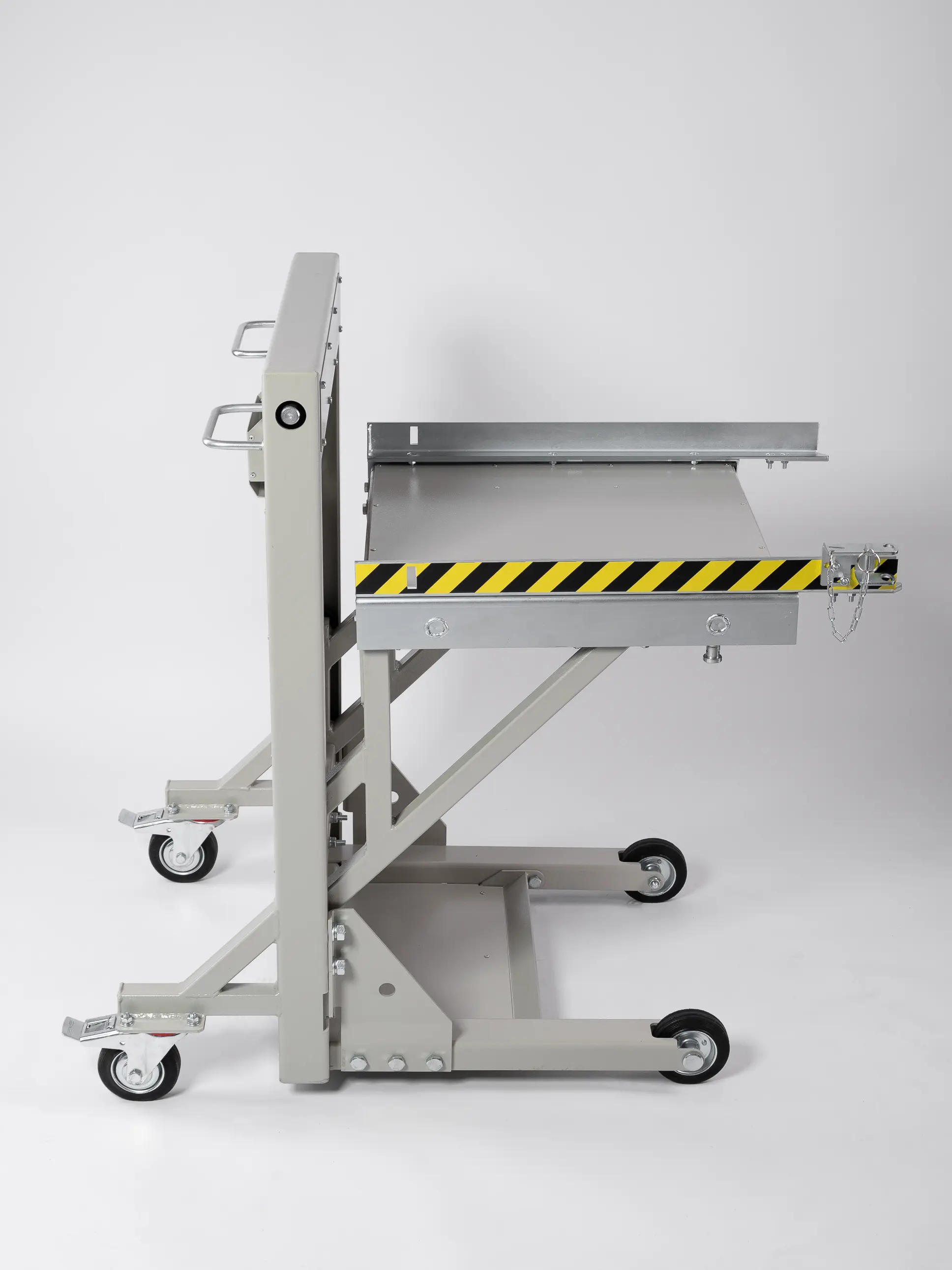

| Совместимость | ABB VD4, Siemens SION, Schneider Evolis, VS1, ISM/TEL-10 (BB/TEL) Tavrida | |
| Производство | Россия | |
| Гарантия | 12 месяцев | |
*Возможна адаптация параметров под индивидуальные требования.
Сферы применения
Городские электросети
Эксплуатация и обслуживание распределительных устройств в государственных и муниципальных сетевых компаниях.
Промышленность
Техническое обслуживание энергосистем производственных объектов, включая атомные, тепловые и другие генерирующие площадки.
Электростанции
Обслуживание выкатных элементов КРУ на атомных, тепловых и других генерирующих объектах.
Примеры моделей

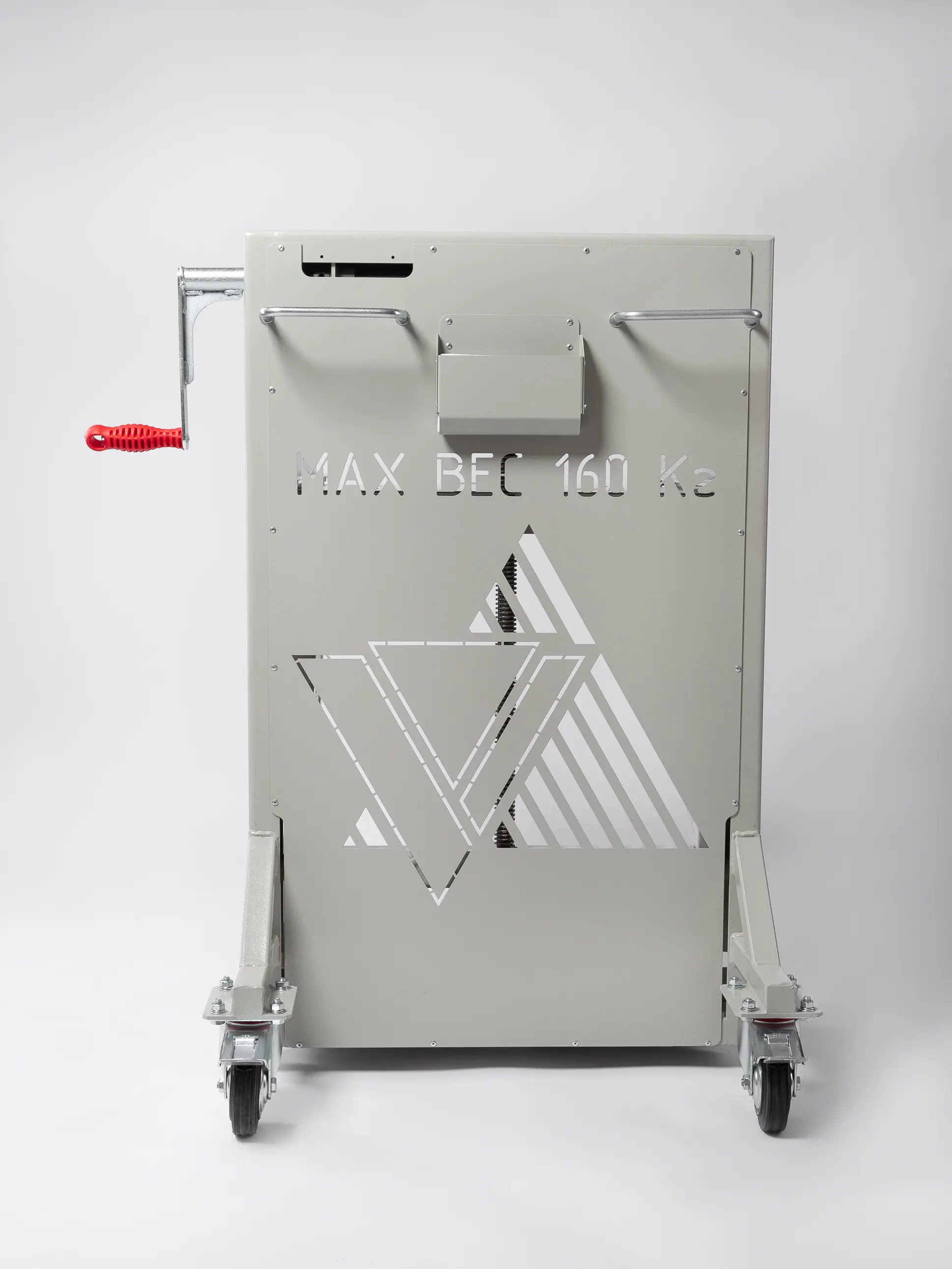

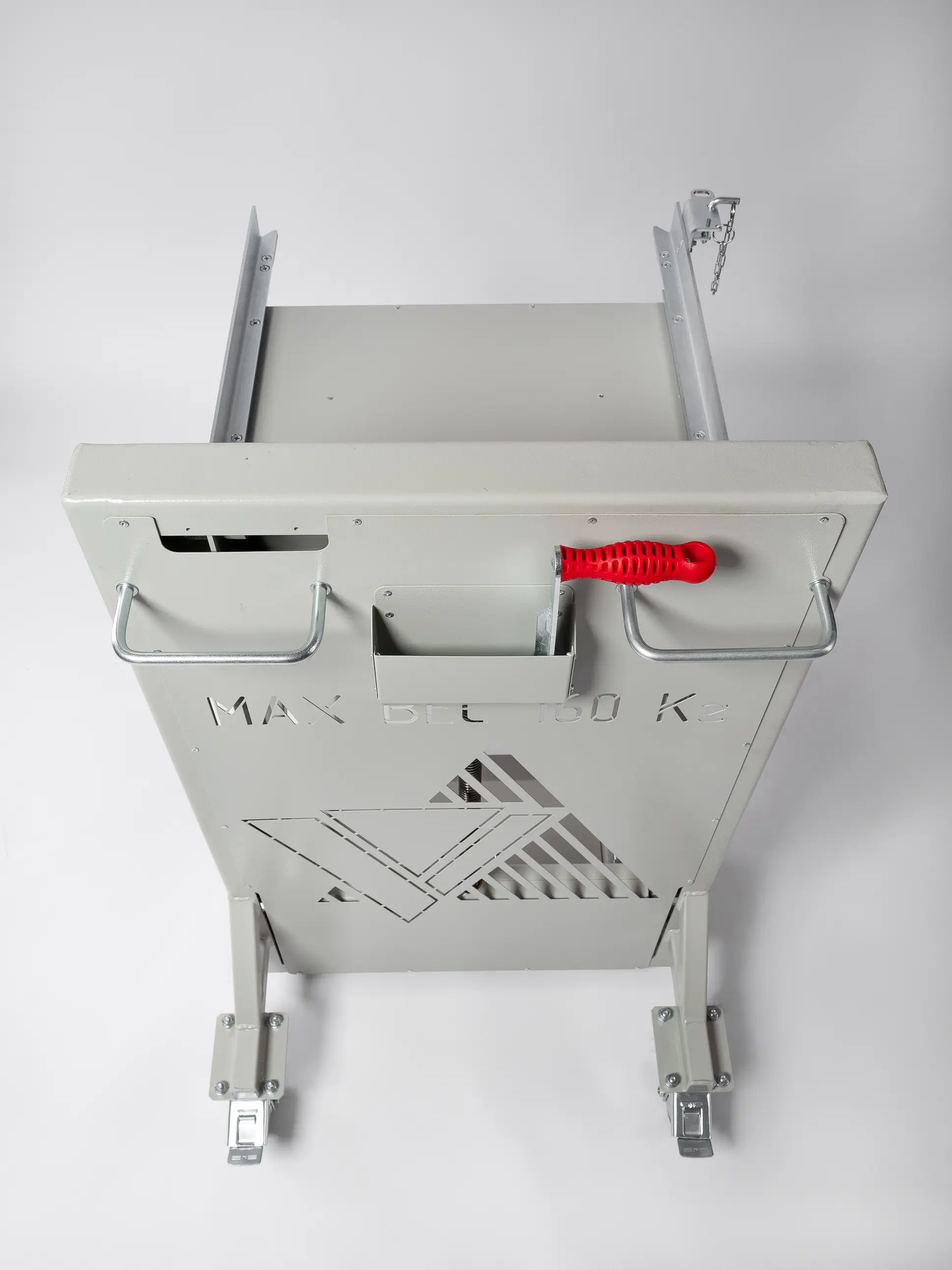

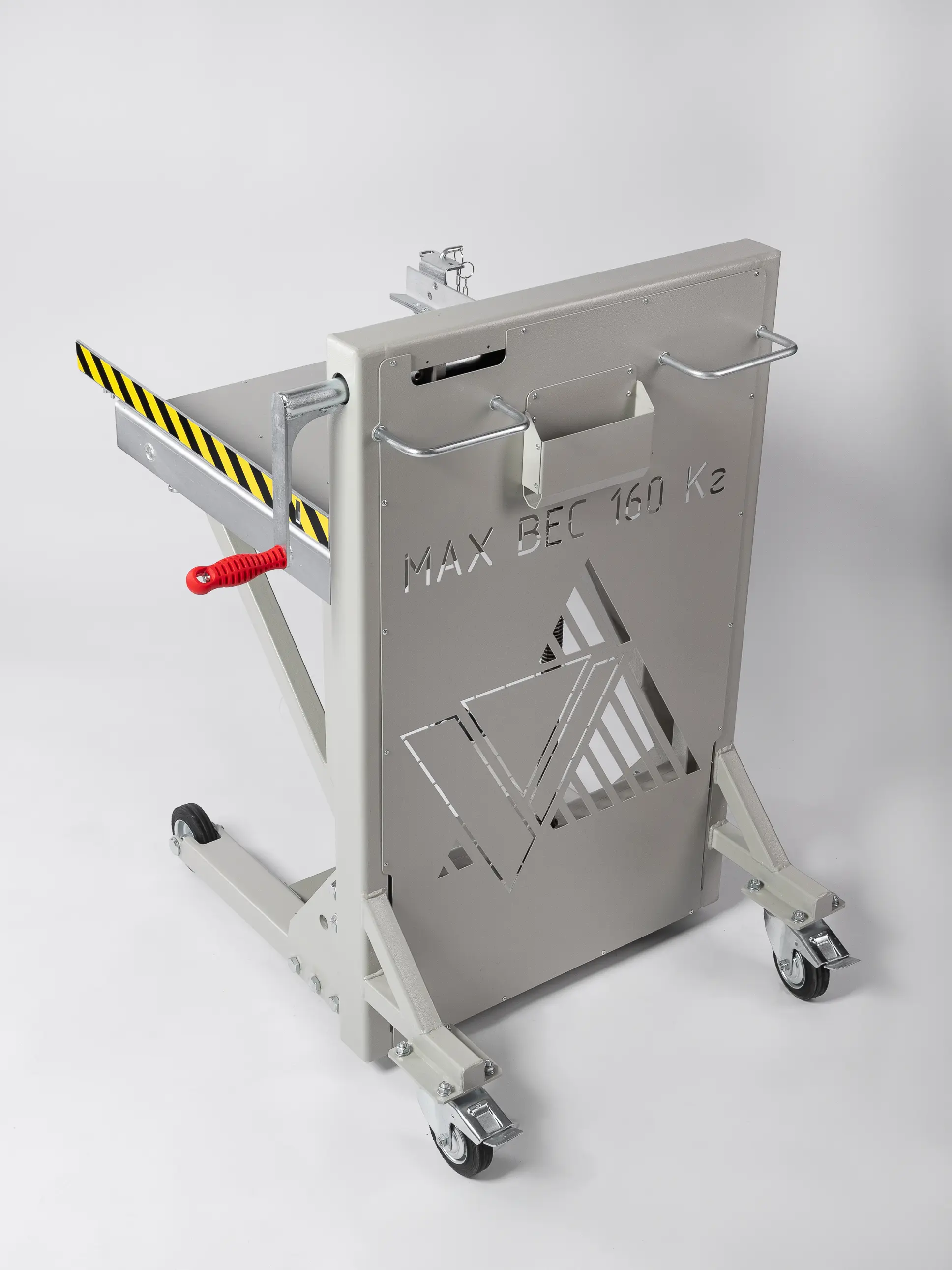

Модель 160 кг
- Грузоподъёмность до 160 кг
- Ручной привод
- Положение стола от 570 ±5 до 1052 ±5 мм
- Направляющие шириной 518, 568 или 668 мм

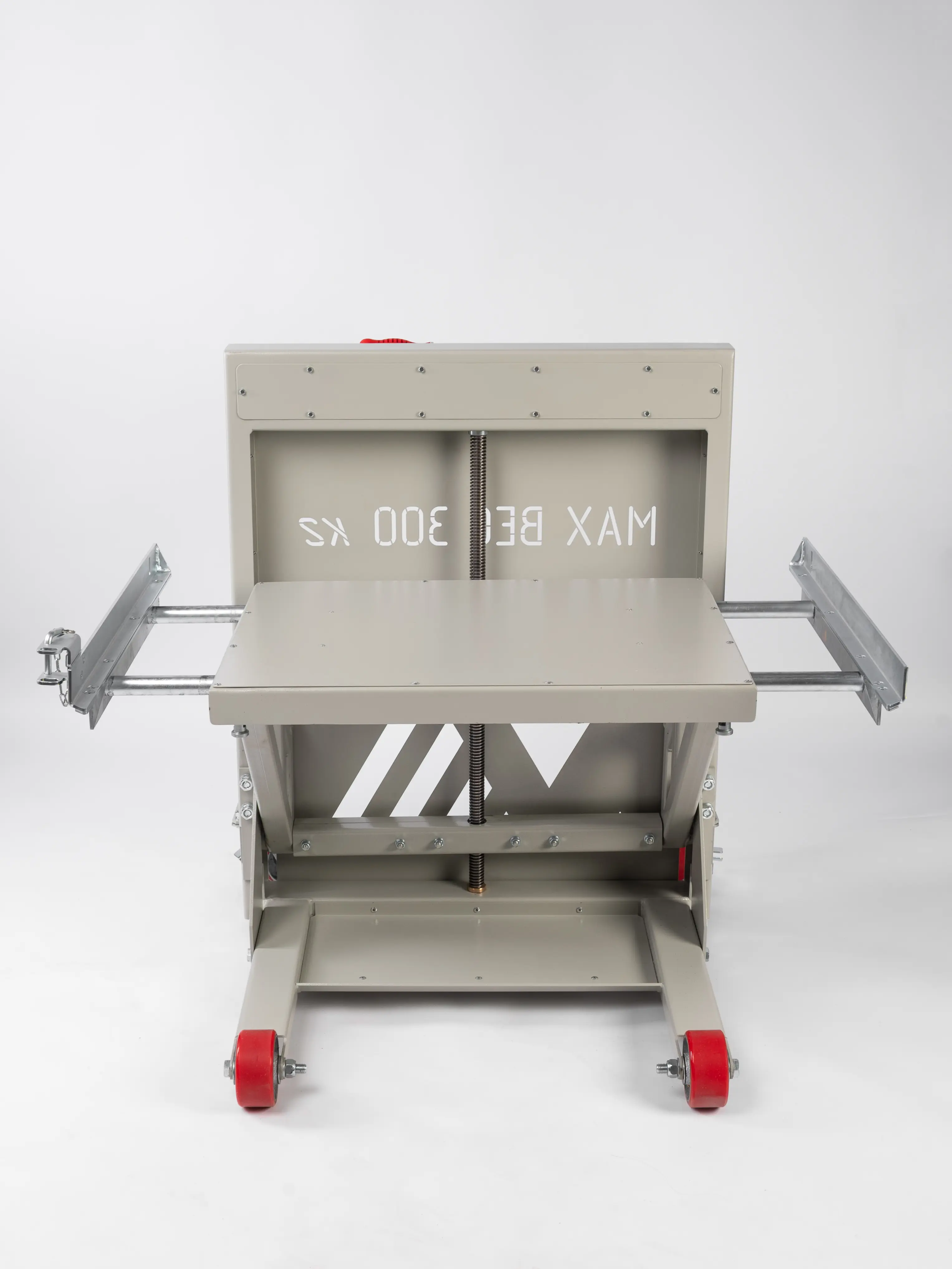

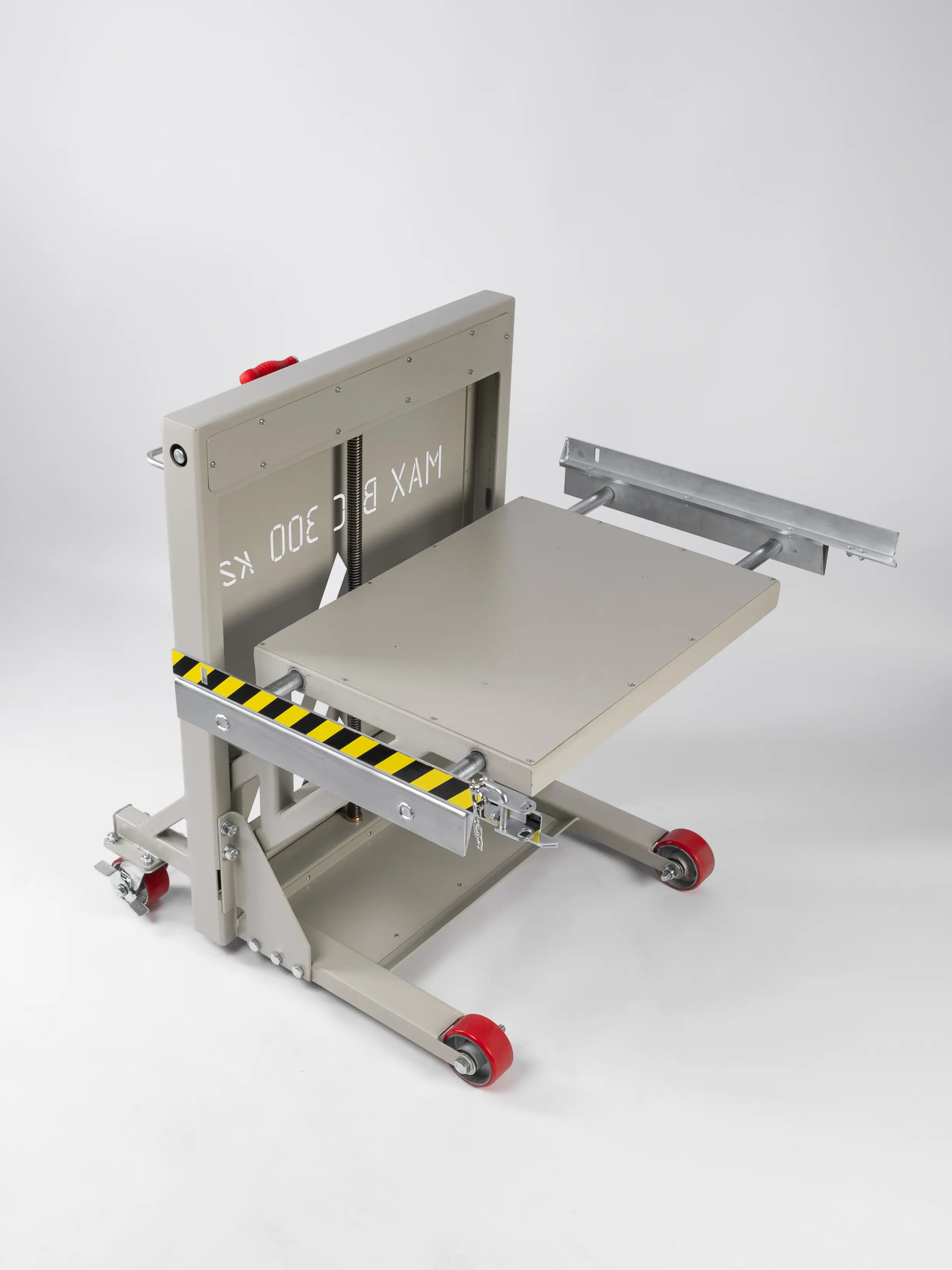

Модель 300 кг
- Грузоподъёмность до 300 кг
- Ручной привод
- Положение стола от 570 ±5 до 1052 ±5 мм
- Направляющие шириной от 668 до 918 мм
Что нужно для подбора сервисной тележки
Масса выкатного элемента
Укажите массу выключателя или другого выкатного элемента в рабочей комплектации. По ней выбирается модель на 160 или 300 кг.
Размеры и положения
Нужны высота установки, рабочий диапазон стола, длина и ширина направляющих, а также схема точек фиксации.
Чертёж или фотографии
Марка оборудования помогает начать подбор, но точную совместимость подтверждаем только после сверки конкретного исполнения.
